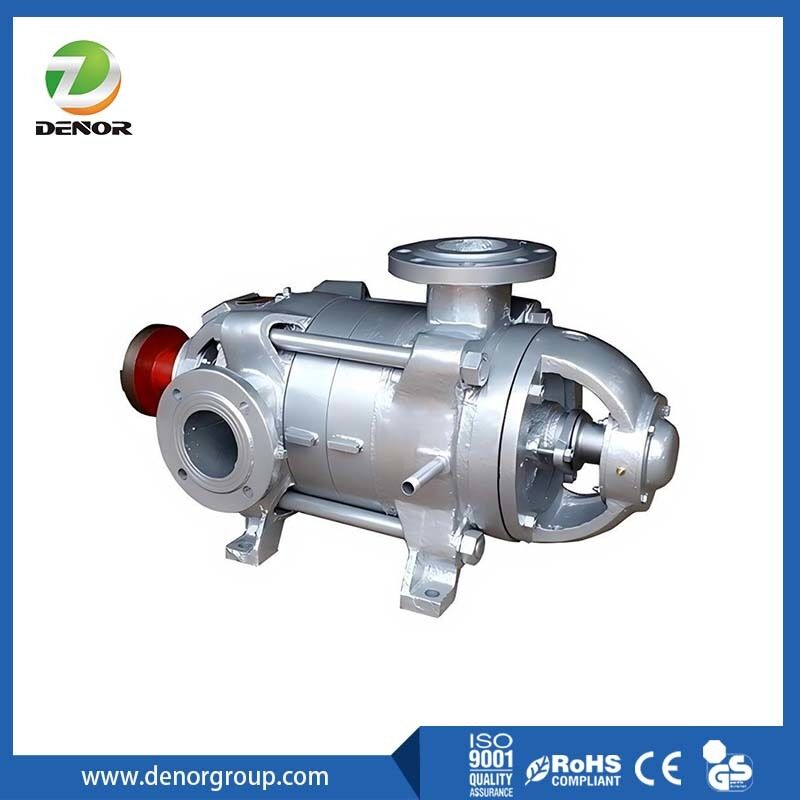

DF Yatay çok aşamalı santrifüj pompası

DF Horizontal Multistage Centrifugal Pump, tek emme, çok aşamalı, segmental korozyona dayanıklı kimyasal bir santrifugal pompasıdır.katı parçacıkları olmayan korozyona dayanıklı sıvıları taşımak için uygundurTaşıyıcı ortamın sıcaklığı -20°C~105°C ve izin verilen giriş basıncı 0.6MPa'dır.dökme çelik ve dökme paslanmaz çelikSipariş verirken, pompanın malzemesi ve mühürleme türü, adı, konsantrasyonu, giriş basıncı, çalışma sıcaklığı,ve malzemenin korozyon derecesi. ve pompa yapısı.

DF Horizontal Multistage Centrifugal Pumps, katı parçacıklar olmadan temiz su veya aşındırıcı sıvıları taşımak için tasarlanmış, yatay olarak monte edilmiş tek emme santrifugal pompalar dizisidir.Seride birden fazla döngü kullanılarak yüksek baş elde etmekBölümsel kabuklar, yatay girişler ve dikey çıkışlar ile yapılırlar ve DF işareti, genellikle paslanmaz çelikten yapılmış koroziv sıvılar için uygun bir pompayı gösterir.

1Stator parçası: Pompa gövdesinden (su giriş ve çıkış bölümü, orta bölüm), çekiş çubukları aracılığıyla vidalar ile sabitlenen kılavuz şeritlerinden vb. oluşur.böylece mühürlü bir çalışma odası oluşturur.
2Rotor parçası: Bir şaft, bir rotor, bir şaft koltuğu ve bir denge diski cihazından oluşur.böylece ortamın akışını yönlendiriyor.
3. rulman kısmı: rulman gövdesinden, rulman ve rulman bezinden oluşur. rulman şaftı destekleme rolünü oynar ve şaftın normal ve istikrarlı çalışmasını sağlar.
4Sıfırlama kısmı: Paketleme mühürleri ve mekanik mühürlere ayrılmış olan paketleme mühürleri, esas olarak sızıntı gereksinimlerinin sıkı olmadığı veya ortamın katı parçacıklar içerdiği durumlarda kullanılır.Mekanik mühürler yüksek sıcaklık için uygundur., yüksek basınç ve koroziv koşullarda, sızıntılara karşı sıkı gereksinimler pompanın durumunda, her iki mühürleme pompanın iki ucunu mühürlemede rol oynar.Pompa içindeki ortamın akışını önlemek, ve aynı zamanda pompanın mühürlenmesini sağlar.

Yapı:

1Şehir su temini ve yüksek basınç artışı.
2Sanayi dolaşım sistemi ve işleme sistemi.
3. kazan, kondensasyon sistemi, yüksek katlı bina veya yangın söndürme sistemi için su temini.
4Uzun mesafe su transferleri.
5. Soğutma suyu sistemi.
